Capacité de levage élevée
Bonne maniabilité et grande adaptabilité
Stabilisateurs stables pour un soutien fiable
Fonctionnement efficace et mouvement rapide
Excellentes aptitudes à l'escalade et bonne adaptabilité au terrain
de nombreuses configurations optionnelles
Alimentation fiable et longue durée de vie de la batterie
Transports pratiques
| TSZ-15 |
| TSZ-30 |
| TSZ-40 |
| TSZ-50 |
| TSZ-80 |
| TSZ-100 |
| TSZ-120 |

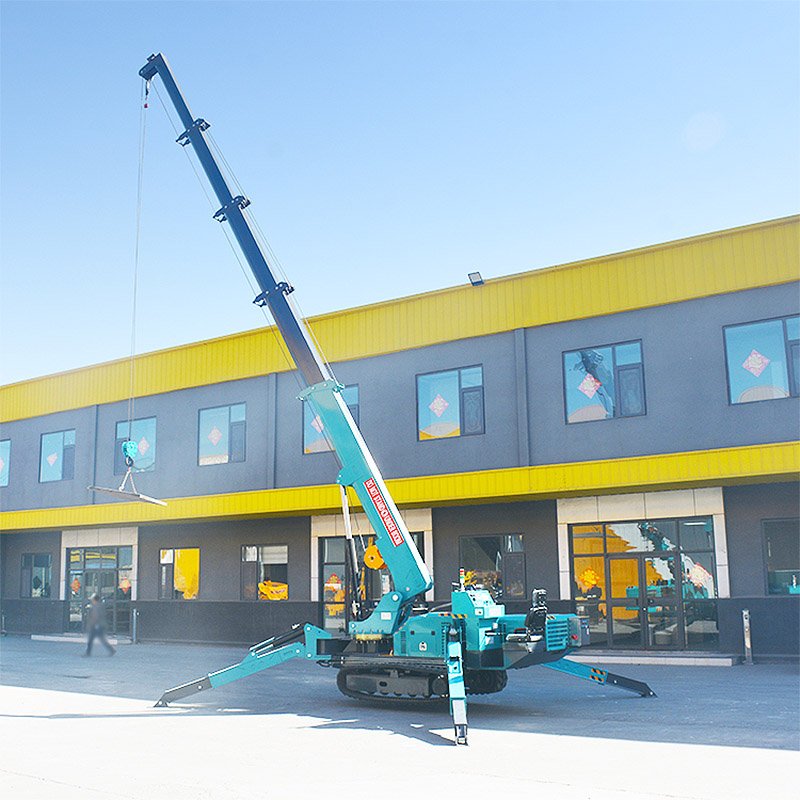

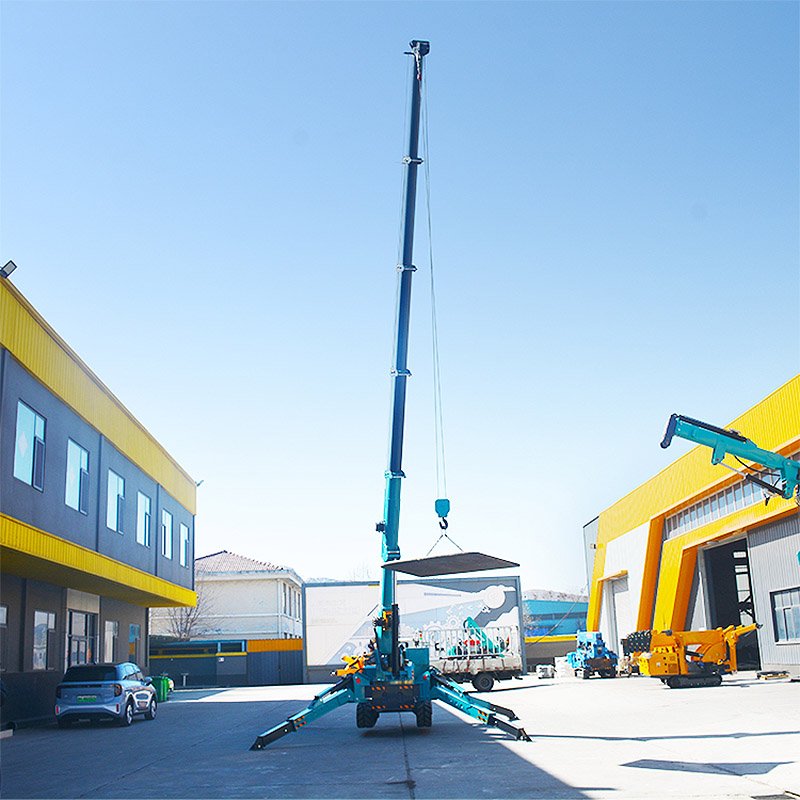

Cette grue araignée chenillée de 5 tonnes est un appareil de levage léger et performant qui allie une grande capacité de levage à une structure compacte. Pesant seulement 6,5 tonnes, elle offre un rayon d'action maximal de 15 mètres et une hauteur de levage de 17 mètres, répondant ainsi aux besoins de levage de charges importantes dans les espaces les plus restreints. Elle est équipée d'un moteur diesel Yuchai (personnalisable) conforme à la norme d'émissions National II, garantissant une puissance fiable. Les stabilisateurs disposent d'une structure de support à déploiement manuel et à commande hydraulique automatique, avec une extension maximale de 5,8 mètres (longueur) × 5,6 mètres (avant) × 4,9 mètres (arrière), assurant une excellente stabilité opérationnelle. Ses dimensions hors tout (4,7 mètres de long, 1,5 mètre de large et 2,25 mètres de haut) lui permettent de franchir la plupart des portes d'usine. Entraînées par des moteurs hydrauliques, les chenilles offrent une double vitesse de déplacement et une capacité de franchissement jusqu'à 25° (36 %), s'adaptant ainsi à divers terrains complexes. La flèche est une structure télescopique à 5 sections (4 m → 17 m), avec un temps de relevage de seulement 13 secondes, une rotation continue à 360° et une vitesse de rotation de 38 secondes par tour, garantissant une efficacité opérationnelle élevée. Des limiteurs de couple, des télécommandes sans fil, des plateformes suspendues et des flèches hydrauliques sont disponibles en option pour répondre aux exigences de différentes conditions de travail.
| TSZ-15 |
| TSZ-30 |
| TSZ-40 |
| TSZ-50 |
| TSZ-80 |
| TSZ-100 |
| TSZ-120 |
| PARAMÈTRES DU PRODUIT 1,2 à 16 tonnes, personnalisable | ||||||
| Tableau des paramètres de base de la grue araignée chenillée de 5 tonnes | ||||||
| Spécification | 5t | depuis Heavy(T) | 6,5T | |||
| rayon d'action maximal | 15 m | Normes d'émission | deuxième année | |||
| Levée maximale au sol | 17 m | Dimensions générales du véhicule | Il mesure 4,7 mètres de long, 1,5 mètre de large et 2,25 mètres de haut. | |||
| dispositif de levage | vitesse de levage du crochet | 12 m/min (4 cordes) | ||||
| Spécifications des câbles métalliques | φ11 mm * 60 m | |||||
| Dispositif télescopique | type de flèche | Flèche de 4 m x 5 sections (personnalisable) | ||||
| longueur/temps de la flèche | 4,5 m - 17 m / 54 s (personnalisable) | |||||
| Convertisseur d'amplitude | angle de flèche/temps | 0-78°/13 s | ||||
| Dispositif rotatif | Angle/vitesse de rotation | 0-360° (continu) / 38 s | ||||
| outrigger | Forme de mouvement de la jambe de soutien | Dévissage manuel + support hydraulique automatique (pieds en deux sections) | ||||
| Extension maximale (mm) style de marche | 5800 (longueur) x 4900 (arrière) x 5600 (avant) Entraînement par moteur hydraulique (double vitesse) | |||||
| Dispositif de marche | ||||||
| vitesse de marche | 0-2,5 km/h | |||||
| Capacité d'escalade | 25° (36%) | |||||
| moteur | Fabricant | Yuchai (personnalisable) | ||||
| Type/Cylindrée | 490 | |||||
| Méthode de démarrage | démarrage électrique | |||||
| Performances du démarrage | -5℃-40℃ | |||||
| Carburant/Volume | Diesel/28L | |||||
| Capacité de la batterie | 24 V 45 Ah | |||||
| système opérateur | Type de fonctionnement (flèche/stabilisateur) / déplacement manuel | Fonctionnement manuel, mouvement manuel (télécommande en option) | ||||
| Caractéristiques de fonctionnement | Fonctionnement manuel (télécommande en option) | |||||
| Taille de la piste | 300 (largeur) 52,5 (pas) 90 (sections) | |||||
| Facultatif | Les accessoires optionnels comprennent un contrôleur de couple/une télécommande/une plateforme suspendue/une flèche hydraulique | |||||
| Les configurations des paramètres peuvent évoluer en raison des mises à jour et améliorations constantes des produits. Notre société se réserve le droit d'interprétation finale sans préavis. Pour plus d'informations, veuillez consulter votre conseiller commercial. | ||||||
Ateliers d'usine : Installation de gros équipements, remplacement de moules, maintenance des lignes de production
Chantiers : Levage de structures métalliques, travaux de toiture, installation de murs-rideaux en verre, construction de ruelles étroites
Centres commerciaux et théâtres : remplacement de la climatisation centrale, levage du matériel scénique, installation de grands panneaux d’affichage
Énergie et télécommunications : remplacement de transformateurs, réparation de tours de communication, pose de câbles
Génie municipal : Inspection de ponts, réparation de grands lampadaires, déplacement d’arbres
Intervention d'urgence : Levage d'engins lourds sur les lieux de catastrophe
Q1 : Cette grue araignée peut-elle être utilisée à l'intérieur ?
Oui. La machine mesure 1,5 mètre de large et 2,25 mètres de haut, ce qui lui permet de passer par la plupart des portes d'usine.
Q2 : Comment actionner les stabilisateurs ?
Les stabilisateurs utilisent une combinaison de dévissage manuel et de support hydraulique automatique. Après le dévissage manuel des stabilisateurs en position, le système hydraulique effectue automatiquement le support et la mise à niveau, ce qui est plus rapide et moins pénible qu'une mise à niveau manuelle.
Q3 : Prend-il en charge le fonctionnement à distance ?
Oui. La configuration standard est à commande manuelle (flèche/stabilisateurs/traverse). Une télécommande sans fil est disponible en option, permettant une commande à distance et améliorant la sécurité et le confort d'utilisation.
Q4 : Quelle est la longueur d'extension maximale de la flèche ?
La configuration standard comprend une flèche à 5 sections, extensible de 4,5 mètres à 17 mètres de longueur, avec un temps de déploiement d'environ 54 secondes. Des flèches plus longues peuvent également être réalisées sur mesure selon les besoins du client.
Q5 : Quel est l'angle de rotation ?
Il prend en charge une rotation continue à 360°, effectuant une rotation complète en environ 38 secondes, ce qui le rend très efficace.
Q6 : Quelles sont ses capacités d'escalade ?
Capacité de montée maximale de 25° (36%), avec des chenilles de 300 mm de large pour une traction plus forte, adaptées aux terrains complexes tels que les pentes et la boue.
Q7 : Quels équipements optionnels sont disponibles ?
L'équipement optionnel comprend : un limiteur de couple (pour éviter les surcharges).
télécommande sans fil
Plateforme suspendue (pour travaux aériens habités)
flèche hydraulique (pour étendre la zone de travail)
